FCS 电 动 天 棚 帘

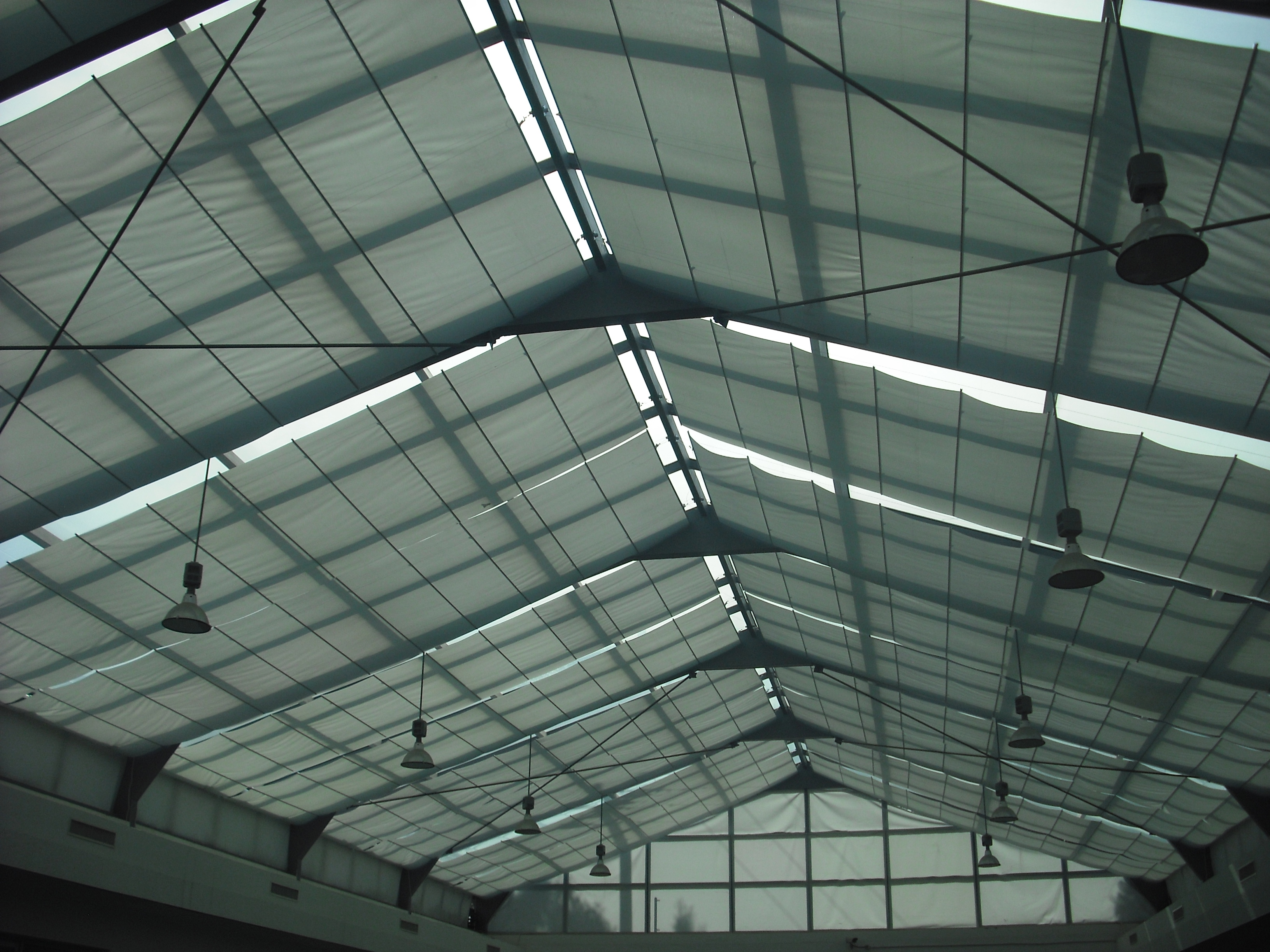

【效         果         图】

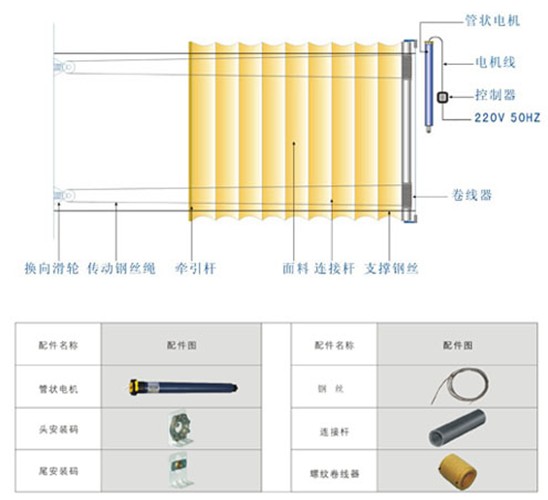

【系 统 结 构 图】

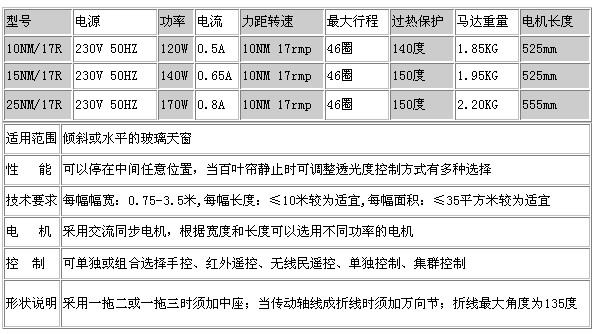

【FCS 电 机 参 数】

                   【原 理 介 绍】

       FCS天棚帘系统包括传动机构、面料和控制器三个部分左边传动部分的一端为动力端，利用管状电机旋转带动卷管及固定在卷管上的卷绳器旋转从而使一根钢丝绳进行收放。传动部分的另一端为固定的弹簧滑轮，传动钢丝绳通过滑轮进行换向，使一根钢丝绳的两端能同时固定在卷绳器上，并且钢丝绳始终保持绷紧状态。　　面料部分的上方固定并绷紧有二条或多条钢绳（天棚帘跨过大时改用导轨）。面料从顶端开始安装横向联结杆，间距等分（通常为1M左右）。联结杆上安装有滑轮，滑轮在固定钢丝上滚动。面料牵引杆与传动钢丝绳联接，在卷管（电机）带动下面料沿着固定钢丝绳展开、收拢。由于该机构张力较小，可选用普通卷帘面料;
